在电子封装与功率模块领域，陶瓷基板正扮演着越来越关键的角色。无论是高导热的氮化铝（AlN），还是绝缘性优异的氧化铝（Al₂O₃），它们都因其出色的耐热性、机械强度和化学稳定性，成为大功率LED、IGBT模块、传感器及航空航天电子等高端应用的理想选择。

然而，这些卓越的性能也给后续的精密加工，尤其是微孔加工，带来了巨大挑战。陶瓷材料以其高硬度、高脆性而闻名，传统的机械加工方式极易导致基板崩边、开裂，成品率极低。如何在保证孔壁质量与尺寸精度的同时，实现高效、稳定的钻孔，是困扰许多工程师的难题。

作为深耕激光精密加工领域29年的技术专家，深圳市天天激光技术有限公司深刻理解这一行业痛点。我们提供的并非简单的“打孔”服务，而是一套针对氧化铝/氮化铝陶瓷基板的激光钻孔完整解决方案，旨在帮助客户突破工艺瓶颈，提升产品良率与可靠性。

传统工艺的局限：当“硬”碰上“脆”

面对陶瓷这种“硬”且“脆”的材料，传统的钻孔工艺往往显得力不从心。

1、机械钻孔：崩边与断刀的梦魇
使用硬质合金或金刚石钻头进行机械钻孔，是成本较低的传统方法。但在加工陶瓷时，钻头与材料的硬性接触会产生巨大的机械应力。

l 高破损率：极易在孔的入口和出口处产生崩边、微裂纹，严重影响基板的机械强度和后续 metallization（金属化）的附着力。

l 工具损耗快：陶瓷的高硬度会迅速磨损钻头，导致孔径一致性变差，且断刀风险高，一旦断刀，整块基板可能报废。

l 精度受限：难以加工直径小于0.3mm的微孔，且孔壁粗糙，垂直度难以保证。

2、超声波加工：效率与成本的权衡
超声波加工利用磨料悬浮液在工具头的高频振动下进行研磨，虽然能加工复杂形状且应力较小，但其加工速度慢，工具头磨损快，且后续的磨料清洗工序繁琐，综合成本较高，难以满足大规模生产的需求。

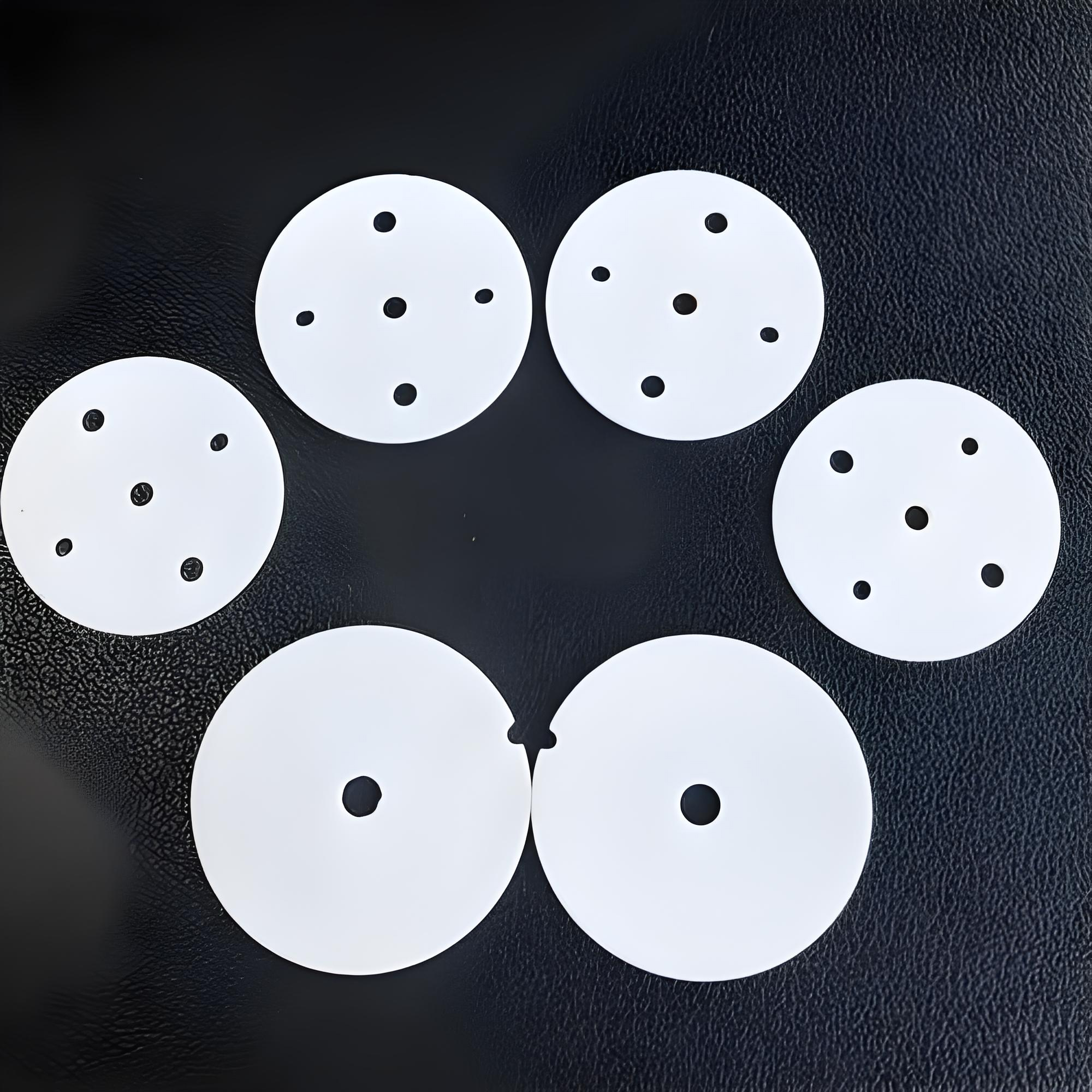

激光钻孔的破局之道：以“光”为钻，重塑工艺

激光加工，特别是采用短脉冲或超短脉冲激光，为陶瓷基板的微孔加工提供了革命性的解决方案。它利用高能量密度的光束与材料相互作用，实现了非接触、高精度的加工。

1、“冷加工”原理：告别崩边与微裂纹
这是实现高质量陶瓷钻孔的核心。我们采用先进的紫外（UV）或皮秒（ps）激光系统，其关键在于“冷加工”效应。

l 过程：超短脉冲激光的能量在皮秒（万亿分之一秒）级别内释放，这个时间短于材料中电子将能量传递给晶格（即产生热量）的时间。因此，陶瓷材料在吸收激光能量后，会直接从固态升华为气态（等离子体），被辅助气体吹走。

l 结果：整个加工过程几乎没有热量产生和传递，从根本上消除了传统激光加工中常见的热影响区（HAZ）、熔渣、重铸层和微裂纹。加工出的微孔边缘锐利、孔壁光滑，基板的机械性能和绝缘性能得以完整保留。

2、非接触式加工：零应力，高良率
激光加工是非接触式的，光束“悬空”作业，对陶瓷基板不施加任何机械力。

l 杜绝机械损伤：彻底避免了因机械应力导致的崩边、开裂问题，尤其适用于加工薄型或已经布线的陶瓷基板，极大地提升了产品良率。

l 无工具损耗：激光作为“无形之钻”，不存在磨损问题，保证了从第一个到第一万个孔的加工质量高度一致，长期运行成本稳定。

3、高精度与高灵活性

l 微米级孔径：激光束可聚焦到极小的光斑，轻松实现直径从几十微米到几百微米的高精度微孔加工，满足高密度互连（HDI）的需求。

l 高深径比：通过优化的脉冲叠加和吹气工艺，可以实现深径比超过10:1的微孔加工，满足特殊应用需求。

l 任意图形：加工图形完全由软件控制，无论是圆形、方形、环形还是复杂的异形孔阵列，都可以轻松实现，无需更换任何硬件，为产品设计提供了极大的自由度。

工艺优化：针对氧化铝与氮化铝的差异化策略

虽然都是陶瓷，但氧化铝（Al₂O₃）和氮化铝（AlN）的物理特性有所不同，因此激光加工参数也需要进行针对性优化。

l 氧化铝（Al₂O₃）：作为最常用的陶瓷基板材料，其对紫外激光的吸收率较高。我们的工艺重点在于通过精确控制脉冲能量和频率，在确保加工效率的同时，获得光滑的孔壁和最小的热影响区。

l 氮化铝（AlN）：其热导率远高于氧化铝，这意味着热量更容易散失。因此，在加工时需要适当调整激光参数，以确保能量能够有效作用于加工区域，实现稳定、高效的材料去除，同时避免因热导率高而可能产生的加工不稳定现象。

应用价值：从工艺升级到产品竞争力

选择我们的陶瓷基板激光钻孔方案，您获得的不仅是技术的升级，更是实实在在的商业价值。

l 提升产品可靠性：无微裂纹、无崩边的高质量微孔，为后续的电镀、焊接等工艺打下坚实基础，显著提升了功率模块在严苛环境下的长期可靠性。

l 实现高密度设计：微米级的加工能力，让工程师可以设计更小、更密集的电路，推动电子产品向小型化、高性能化发展。

l 降低综合成本：虽然单台设备投入可能高于传统机械，但其高良率、高效率和零耗材的特性，在规模化生产中能显著降低单个孔的综合加工成本。

l 加速产品迭代：无需开模，数字文件驱动生产，使得从设计到样品的周期大幅缩短，帮助客户快速响应市场变化。

结语：以光之精密，赋能电子未来

在天天激光，我们深知，我们加工的不仅仅是一块陶瓷基板，更是承载着高功率、高可靠性使命的电子核心。29年的技术沉淀，让我们对激光与陶瓷材料的相互作用有着深刻的理解。

我们提供的不仅是激光设备，更是一套旨在提升电子封装工艺水平、助力高端制造发展的完整解决方案。我们致力于用激光这把“无形之刃”，为您剔除传统工艺的顽疾，赋能您的产品在激烈的市场竞争中脱颖而出。

如果您正在为陶瓷基板的微孔加工难题寻求突破，或希望用新技术为产品赋能，欢迎随时与我们联系。让我们共同探讨，如何用更精密的制造技术，为您的企业创造更大的价值。
